百兆以太网防雷防静电标准电路设计参考

此方案为沃虎电子科技(VOOHU)百兆以太网标准方案,公司专注于通讯电子元件领域已逾8年，公司秉承选沃虎·真靠谱的经营策略与服务理念，提供全套的技术方案支持。

电流型PHY标准方案

方案简介

用于室外的100M网口浪涌保护，本方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次,千兆网口拓展4个端口即可。

1.初级侧接线：

•差分对连接：网络变压器的初级侧分别接入TD和RD的差分对，PCB布线时两组差分对的线序可以交换。

•去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。

•VCC供电：对于电流型PHY，初级线圈需要连接到PHY的VCC，以滤除高频噪声，确保信号的稳定性。推荐在每组差分对中间并联两颗49.9Ω电阻,并接入GND。

2.次级侧接线：

•RJ45连接：次级侧连接到RJ45接口的1、2、3、6引脚。

•BOB Smith电路：次级侧和空闲对应接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。

3.接地处理：

•悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。

电路功能说明：

•BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。

•去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。

•耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。

此方案为沃虎电子科技(VOOHU)百兆分立式RJ45标准方案,公司专注于通讯电子元件领域已逾12年，公司秉承选沃虎真靠谱的经营策略与服务理念，提供全套的技术方案支持。

标准电路参考

电压型PHY标准方案

方案简介

用于室外的100M网口浪涌保护，本方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次,千兆网口拓展4个端口即可。

1.初级侧接线：

•差分对连接：网络变压器的初级侧分别接入TD和RD的差分对，PCB布线时两组差分对的线序可以交换。

•去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。

2.次级侧接线：

•RJ45连接：次级侧连接到RJ45接口的1、2、3、6引脚。

•BOB Smith电路：次级侧和空闲对应接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。

3.接地处理：

•悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。

电路功能说明：

•BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。

•去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。 •耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。

标准电路参考

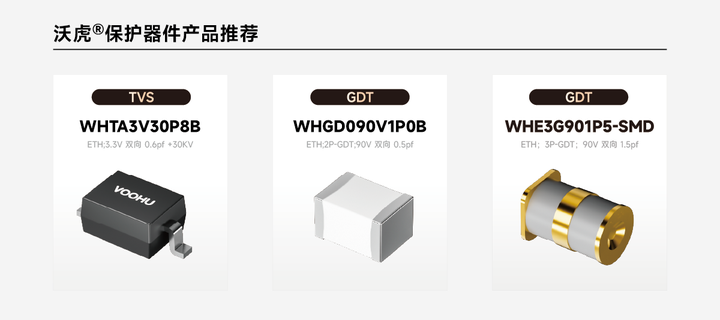

相关产品推荐

注：以上方案均为标准设计仅供参考，最终电路设计以现场需求为准，来电咨询可免费获取深入支持。
