光耦在智能家电的多场景应用

随着物联网技术的迅猛发展和5G网络的普及,智能家电已从简单的远程控制功能演进为能够自主学习、预测用户需求并与其他设备无缝协作的复杂系统。光耦(光电耦合器)作为一种成熟而高效的电气隔离解决方案，在智能家电设计中扮演着不可或缺的角色。它通过光媒介实现电路间的信号传输，同时保持电气隔离，有效解决了高低压电路间的干扰问题，为智能家电的安全运行提供了坚实保障。

工作原理与技术特点

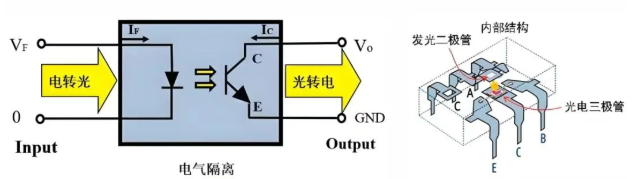

光耦是一种通过光作为媒介来实现电信号传输的半导体器件。其基本结构由发光器件(通常为LED)和光敏器件(如光电晶体管、光电二极管或光敏可控硅等)组成，当输入端施加电信号时，LED发光，光敏器件接收光信号后产生相应的电信号输出，从而实现"电-光-电"的转换过程。从技术类型上看，智能家电中常用的光耦主要包括晶体管输出型、达林顿输出型、可控硅输出型和高速型等。

在智能家电领域，常用的光耦类型包括晶体管输出型光耦(如PC817系列)、高速光耦(如6N137)、可控硅输出型光耦(如MOC3021)和光继电器等。不同类型的光耦根据其特性被应用在不同场景中，如低速信号隔离、高速数据传输、功率控制等。

智能家电安全隔离

智能家电作为直接面向消费者的电子产品，安全性是首要考虑因素。光耦在智能家电安全隔离方面发挥着不可替代的作用，主要体现在以下几个方面:

电源隔离保护

在智能家电中，控制电路通常工作在低压直流环境(5V、3.3V),而功率驱动部分可能需要处理220V交流电。光耦在这两部分之间建立了一道安全屏障，防止高压意外窜入低压控制端，保护微控制器和用户安全。

用户接口隔离

智能家电的人机交互界面(如触摸屏、按键)直接与用户接触，存在静电放电(ESD)等安全隐患。通过光耦隔离用户接口与主控电路，可以有效防止静电和浪涌对内部电路的损害。

故障保护电路

当智能家电检测到过流、过压或过热等故障时，需要通过隔离通道快速切断电源或发出警报。光耦的高可靠性使其成为这类保护电路的理想选择。

智能家电信号传输

除了安全隔离，光耦在智能家电的信号传输与控制方面也有广泛应用，主要体现在以下几个层面:

控制信号隔离传输

光耦常用于微控制器与功率器件之间的接口。例如，在智能洗衣机中，主控MCU需要通过光耦将控制信号传递给可控硅,进而驱动电机和水阀。这种设计既避免了功率电路对控制信号的干扰，又保护了MCU免受电压浪涌损害。

模拟信号隔离

某些智能家电需要处理来自传感器的模拟信号，如温度、湿度、光强等。光耦可以线性传输这些模拟量,同时提供必要的隔离。智能恒温热水器中的温度传感器信号就常通过线性光耦传递至控制单元。不过，模拟信号隔离对光耦的线性度和稳定性要求较高,通常需要选择专门设计的线性光耦产品。

PWM信号隔离

在变频控制类家电中尤为重要。智能空调、变频冰箱等设备需要通过隔离的PWM信号控制电机转速。光耦能够忠实传递WM波形，同时提供必要的电气隔离。这类应用通常要求光耦具有较快的响应速度和良好的波形保真度。

光耦作为一种经典的隔离器件，在智能家电领域展现出持久的生命力和广阔的应用前景。从基本的安全隔离到复杂的信号传输，从简单的开关控制到精密的功率调节,光耦技术为智能家电的安全可靠运行提供了坚实保障。随着材料科学、半导体工艺和封装技术的进步,光耦正不断突破性能边界，满足智能家电日益增长的高隔离、高速度、低功耗和智能化需求。

奥特选型推荐

在智能家电领域，常用的光耦类型包括晶体管输出型光耦(如AT817系列)、高速光耦(如AT6N137)、可控硅输出型光耦(如MOC3021)和光继电器等。不同类型的光耦根据其特性被应用在不同场景中，如低速信号隔离、高速数据传输、功率控制等。
